Kort svar: Casambi är ett trådlöst belysningsstyrningssystem där kompatibla enheter bildar ett mesh-nätverk. Systemet kan styra dimning, grupper, scener, timers, sensorer och färgtemperatur – utan att det nödvändigtvis behövs en separat styrbuss mellan enheterna.
Se hela SunFlux sortiment av Casambi-produkter.

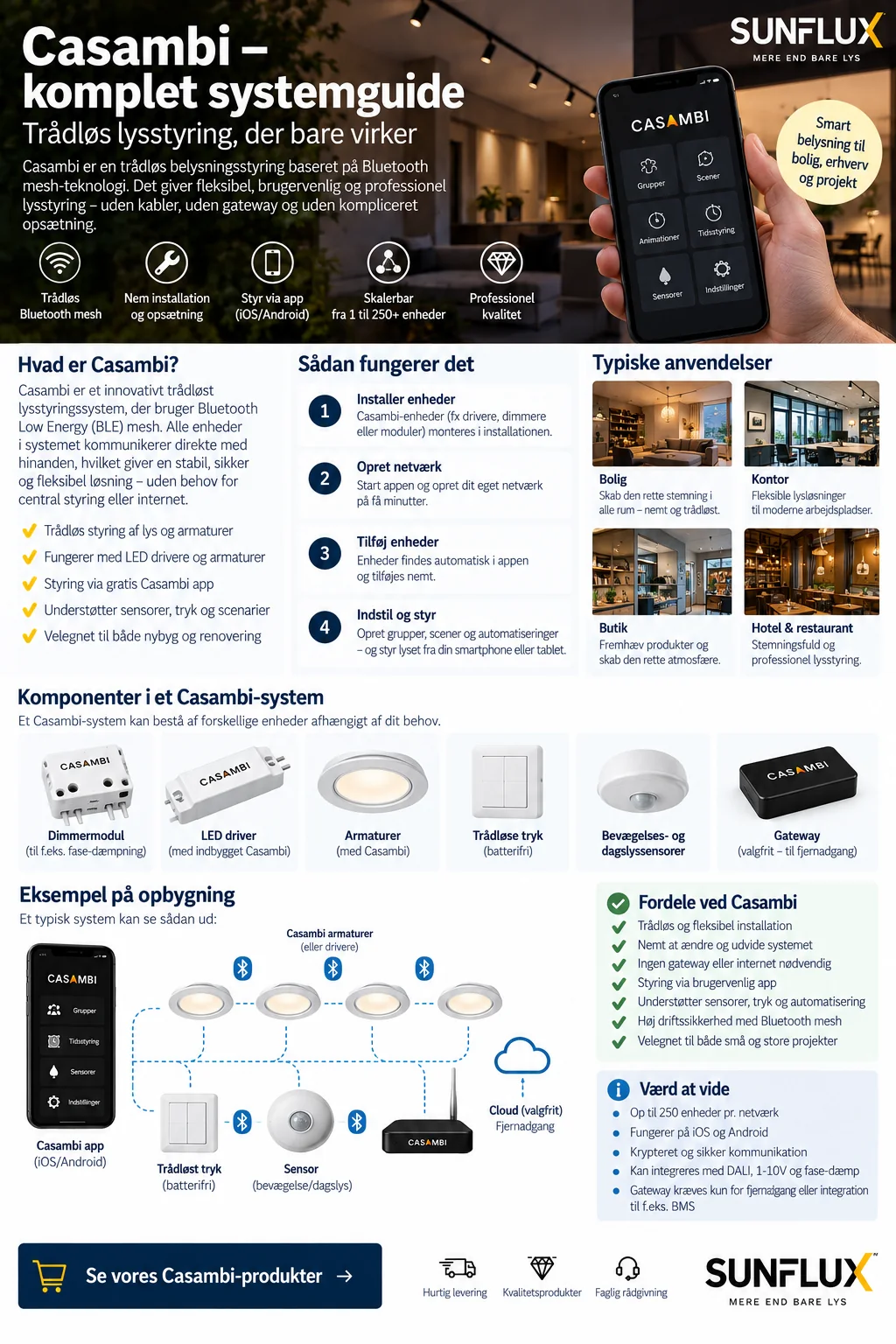

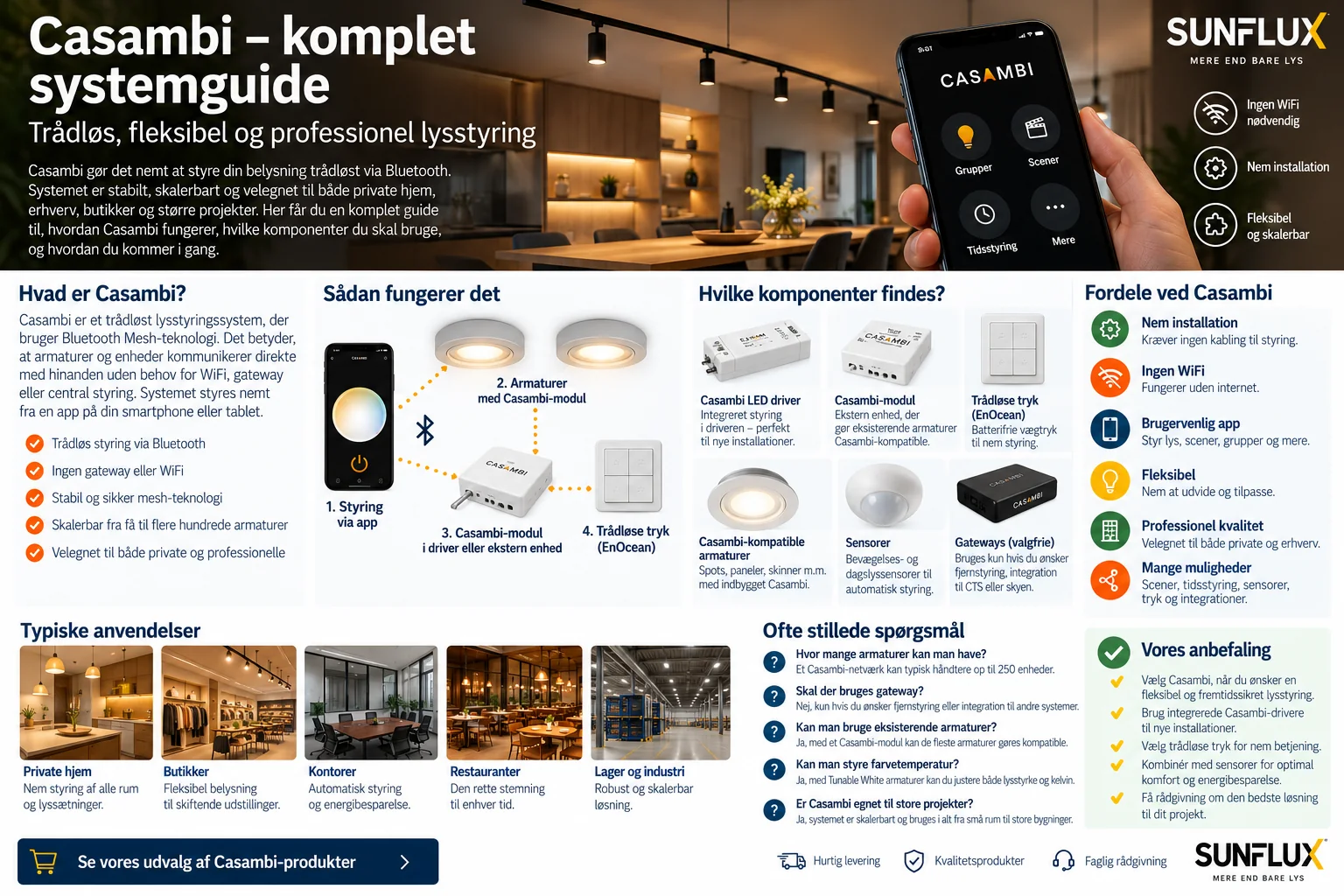

Hur fungerar Casambi?
I ett Casambi-nätverk kommunicerar enheterna med varandra. Nätverket är decentraliserat, vilket innebär att funktionerna inte är beroende av en enda central styrenhet under normal drift. En smartphone eller surfplatta används för inställningar och kan även användas för manövrering, men den behöver inte vara påslagen hela tiden för att de programmerade funktionerna ska fungera.
Vilka enheter ingår vanligtvis?
- Casambi-dimmer
- Casambi-kompatibla LED-drivdon
- Relämoduler
- PWM-styrenheter för LED-remsor
- Tryck- och Xpress-kontrollpaneler
- Rörelse- och dagsljussensorer
- DALI-gränssnitt och gateways
Mesh-nätverket i praktiken
Enheterna vidarebefordrar signaler genom nätverket. Det innebär att räckvidden inte enbart beror på avståndet från telefonen till den mest avlägset belägna armaturen. En väl genomtänkt planering kräver dock fortfarande en genomtänkt placering, eftersom betong, metall, elskåp och långa avstånd kan dämpa radiosignalen.
Grupper och scener
Armaturer kan grupperas, t.ex. “fönster”, “hyllor”, “mötesområde” och “arbetsbelysning”. En scen kan spara flera belysningsnivåer samtidigt. Det gör det möjligt att växla från dagsläge till städläge eller kvällsstämning med ett enda tryck.
Casambi för 0/1–10 V, DALI och fas
Casambi är inte en specifik typ av dimning. Med rätt moduler kan systemet styra olika typer av laster. Det kan vara 0/1–10 V-drivdon, DALI-armaturer, fasavskärningsdimmbara armaturer eller lågspännings-LED-remsor via PWM.
Det är därför avgörande att välja Casambi-modulen utifrån den specifika drivrutinen eller ljuskällan.
Casambi och Tunable White
Med tvåkanalsstyrning kan Casambi reglera både ljusstyrka och färgtemperatur på kompatibla tunable-white-/CTC-armaturer. Det kan användas för dygnsrytmprofiler, där ljuset växlar från varmt till kallare och tillbaka igen.
Se även CTC-paneler.
Xpress och trådlösa utskrifter

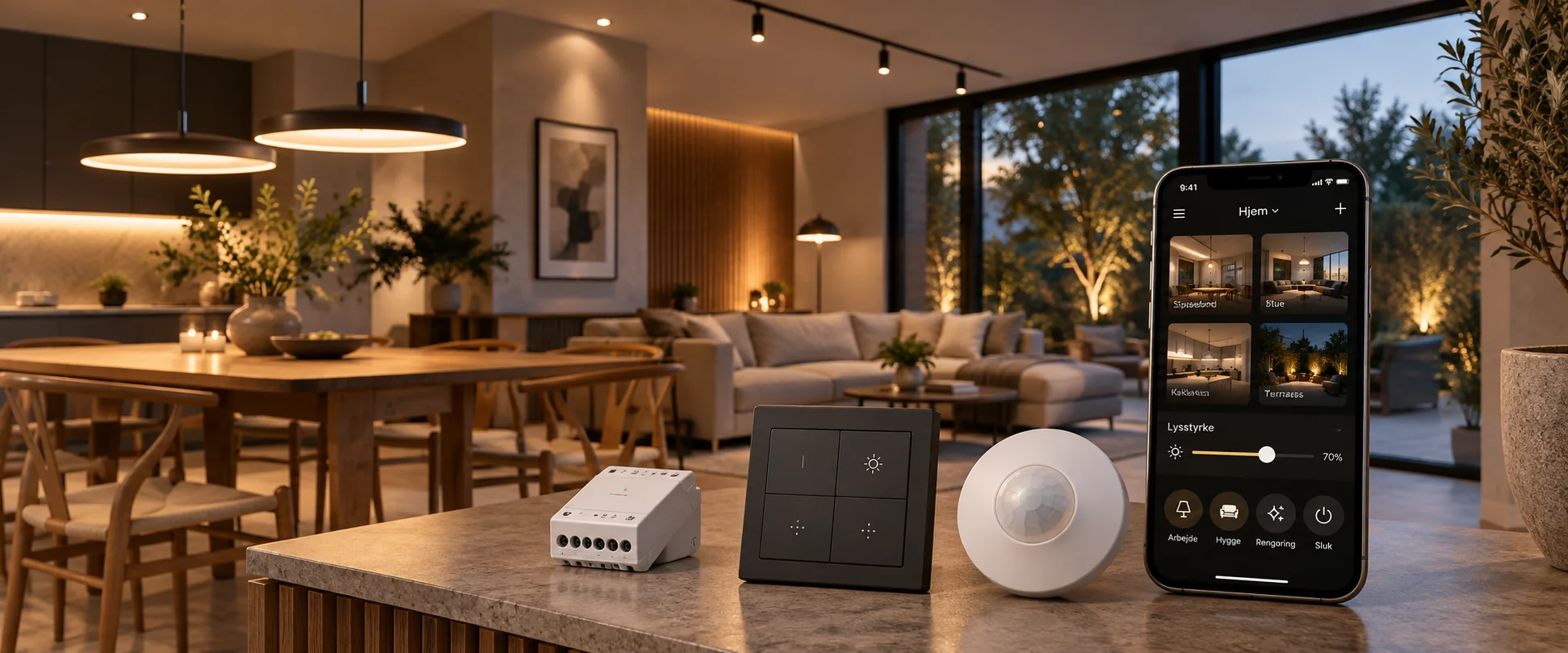

Casambi Xpress och andra kompatibla styrenheter kan erbjuda fysisk styrning utan att användaren behöver öppna en app. Knapparna kan programmeras för scener, dimning eller specifika grupper.
Sensorer
Rörelse- och dagsljussensorer kan användas för automatisk tändning/släckning och reglering. På kontor kan belysningen dämpas vid starkt dagsljus och ökas när dagsljuset avtar. I lagerlokaler och korridorer kan rörelse användas som utlösare.
Casambi i befintliga byggnader
En av de största fördelarna är renovering. Om det redan finns 230 V fram till armaturerna kan styrningen i många fall etableras genom att byta ut eller komplettera drivdon/dimmer med Casambi-kompatibla enheter. Det kan minska behovet av att dra en ny styrbuss.
Planera nätverket på rätt sätt
- Kartlägg alla armaturer och belastningar.
- Välj rätt dämpningsmetod.
- Placera Casambi-enheterna så att de har en bra radiolänk.
- Definiera grupper och scener i förväg.
- Planera placeringen av fysiska tryckknappar och sensorer.
- Testa hela nätverket innan leverans.
Casambi eller DALI?
DALI är starkt inom traditionella kabelanslutna projekt med en central projektledningsstruktur. Casambi är starkt inom flexibla och trådlösa lösningar. De kan också kombineras via lämpliga gränssnitt.
Läs även DALI jämfört med Casambi jämfört med 1–10 V, när den nya guiden ges ut.
Vanliga fel
- Att välja en modul utan att kontrollera belastningstypen.
- Att placera enheter bakom mycket metall utan att testa signalen.
- Att blanda kanaler med justerbar vitbalans på fel sätt.
- Att skapa för många grupper utan någon tydlig logik.
- Att glömma den fysiska betjäningen och bara tänka på appen.
Så här planerar du ett Casambi-system från början
Ett stabilt Casambi-projekt börjar inte i appen. Det börjar med en komponentlista. För varje armatur måste du veta vilken belastning den har, hur den dimmas och vilken Casambi-enhet som ska styra den. Först därefter är det meningsfullt att skapa nätverk, grupper och scener.

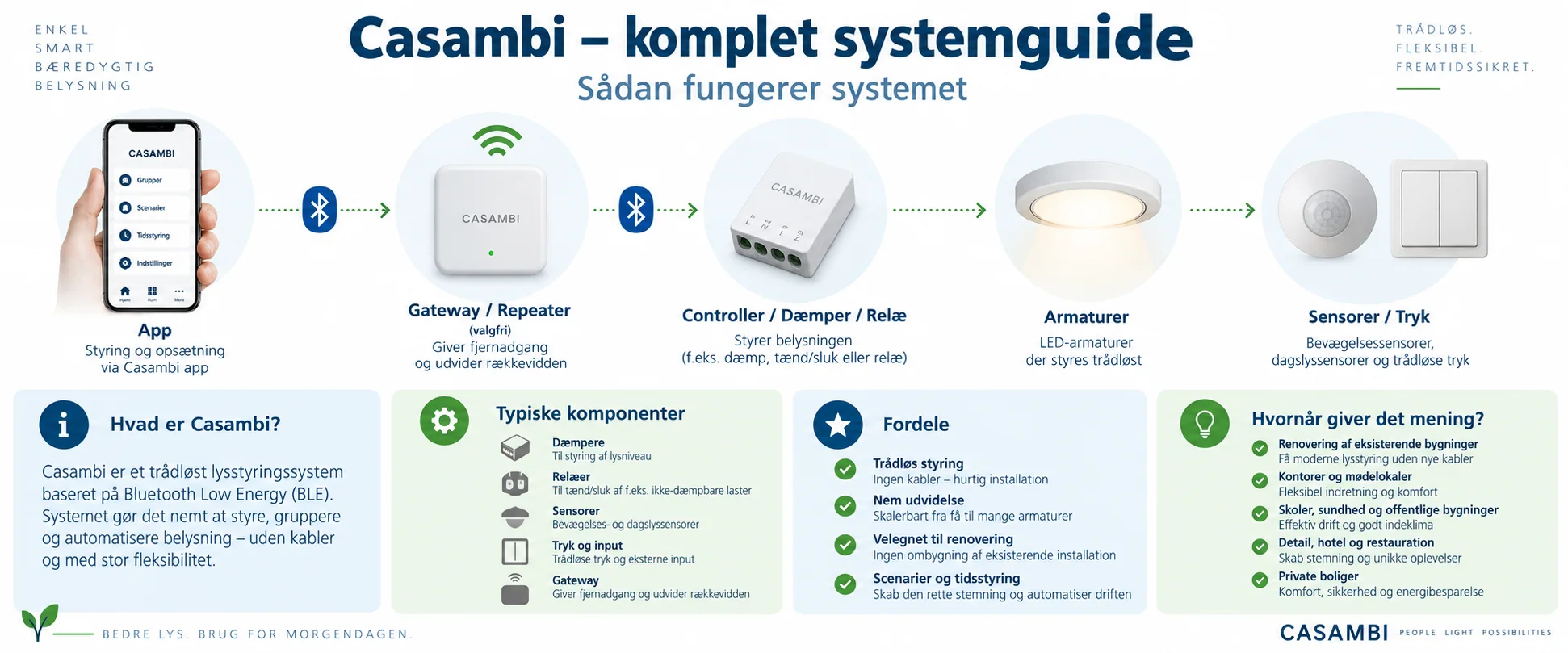

De viktigaste typerna av Casambi-enheter
| Enhetstyp | Uppgift | Typisk användning |
|---|---|---|
| Fasregulator | Dämpare kompatibel med 230 V-belastning | Retrofit-spotlights och armaturer |
| 0/1–10 V-regulator | Sänder en analog styrsignal | Professionella förare |
| DALI-gränssnitt | Kommunicerar med DALI-enheter | DALI-armaturer och drivdon |
| PWM-styrenhet | Reglerar DC-LED via pulsbredd | 12/24 V LED-remsor |
| Relä | På/av | Icke-dämpbara belastningar |
| Sensor | Rörelse och/eller dagsljus | Automatik |
| Xpress/tryck | Fysisk användarhantering | Daglig drift |
Exempel: 24 V LED-remsa med Casambi
Ett typiskt system består av 230 V nätspänning → 24 V strömförsörjning → Casambi PWM-styrenhet → LED-remsa. Styrenheten måste kunna hantera den totala strömmen och ha rätt antal kanaler.
En enfärgad ljuslist kräver en kanal. ”Tunable white” kräver vanligtvis två, RGB tre och RGBW fyra kanaler. Om du väljer styrenhet enbart utifrån wattantalet utan att kontrollera kanalströmmen kan lösningen bli underdimensionerad.
Exempel: tunable white
En armatur med justerbar vitfärg har vanligtvis en varm och en kall LED-kanal. Genom att ändra förhållandet mellan dem kan systemet variera färgtemperaturen. Casambi kan spara specifika färgtemperaturer i scener eller låta en profil ändras under dagen.
Det är användbart i mötesrum, kontor och sällskapsutrymmen, men kräver att både drivdon, LED-modul och Casambi-styrenhet stöder tvåkanalsreglering.
Exempel: butik med tre belysningszoner
En butik har ett fönster, väggar och ett mittområde. Istället för tre fysiska styrkretsar kan armaturerna förses med varsin Casambi-kompatibel styrning och placeras i logiska grupper:
- Fönster: 100 % under öppettiderna
- Väggar: 80 %
- Mittzon: 60 %
En “Städning”-scen kan ställa in allt på 100 %, medan en “Kväll”-scen kan sänka den allmänna nivån men hålla fönstret aktivt.
Nätverksplanering och radio
Mesh innebär att enheter kan vidarebefordra signaler, men det gör inte radiofysiken irrelevant. Stora metallytor, elskåp, stålbalkar och betong kan skärma av signaler.
Därför bör det finnas naturliga “avsteg” mellan enheterna i hela byggnaden. Ett stort avstånd mellan två grupper av noder kan leda till en svag anslutning, även om det finns många enheter i varje ände.
Var bör Casambi-enheten placeras?
Undvik att placera radiosändaren helt inuti ett slutet metallhölje, såvida inte produkten är specifikt konstruerad för detta. I en armatur med metallhölje kan en extern antenn eller en korrekt placerad modul göra stor skillnad.
Nätverksstruktur
Små installationer kan ingå i ett enda nätverk. I större projekt bör byggnaden delas upp logiskt efter våningar, områden eller funktion, så att administration och felsökning inte blir onödigt komplicerade.
Namnge grupper och enheter på ett systematiskt sätt. “Spot 17” är mindre användbart än “Butik – norra väggen – spot 03”.
Scener, animationer och timers
En scen lagrar en viss kombination av ljusnivåer. En animering kan växla mellan scener över tid. Timers kan aktivera funktioner vid vissa tidpunkter.
Använd dem med omdöme. Ett system med 40 nästan identiska scener blir svårt att hantera. Det är ofta bättre med få tydliga driftslägen.
Dagsljusstyrning
Med en ljussensor kan belysningen nära fönster dämpas när dagsljuset är starkt. Detta kräver att sensorn placeras på rätt sätt. Om sensorn “ser” rakt upp mot en lampa reglerar den belysningen utifrån sitt eget ljus istället för det faktiska dagsljuset.
Rörelsesensorer
En rörelsesensor kan tända en belysningsscen, hålla den aktiv under en viss tid och därefter gå över till en lägre belysningsnivå eller släckas. I korridorer och lagerutrymmen är detta ofta bättre än en hård på/av-funktion, eftersom en låg standby-nivå underlättar orienteringen.
Fysisk betjäning bör alltid planeras
Ett professionellt system bör fortfarande fungera intuitivt även om ingen har en telefon. Använd därför väggtryck eller Xpress och ge knapparna en logisk funktion. Appen bör vara ett komplement, inte det enda sättet att styra systemet.
Säkerhetskopiering och äganderätt
När ett professionellt projekt överlämnas bör kunden veta vem som äger nätverket, hur åtkomsten styrs och hur konfigurationen kan återställas. Dokumentera nätverksnamn, områden, enhetstyper och översikt över scenerna.
Felsökning
En enhet svarar inte
Kontrollera först nätspänningen och drivrutinen. Om lampan fungerar elektriskt men inte kommunicerar, kontrollera nätverksanslutningen och radioförhållandena.
En grupp reagerar långsamt
Kontrollera om det finns svaga Mesh-anslutningar eller enheter som är placerade bakom metall och därför inte vidarebefordrar signalen effektivt.
LED-remsan flimrar
Problemet kan bero på strömförsörjningen, PWM-styrenheten, kabeldragningen eller överbelastning – inte nödvändigtvis på Casambi-nätverket.
”Tunable white” har felaktiga färger
Kontrollera kanalordningen och polariteten mellan drivdonet/styrenheten och den varma respektive kalla kanalen.
Dokumentation till kunden
För varje projekt bör åtminstone följande sparas:
- produktlista
- nätverksnamn och struktur
- gruppöversikt
- scener och timers
- sensorfunktioner
- placering av dolda styrenheter
- säkerhetskopiering/åtkomstförfarande
Relaterade Casambi- och styrningsguider
Om du fortfarande är osäker på vilket system du ska välja, jämför vi DALI, Casambi och 1–10 V direkt. Själva skillnaden mellan fas, PWM, 1–10 V och DALI förklaras mer ur ett elektriskt perspektiv i Guide till LED-dämpning.
Casambi används ofta tillsammans med olika LED-drivdon, så se även Guide till val av LED-drivdon. För kontorsprojekt kan du kombinera den med Guiden till kontorsbelysning och Guide till LED-paneler 60×60.
Vanliga frågor
Behöver Casambi internet?
Den vanliga lokala mesh-kommunikationen kräver inte en ständig internetanslutning, men vissa moln- och fjärrfunktioner kräver internet.
Måste telefonen vara i byggnaden hela tiden?
Nej. De programmerade funktionerna finns i nätverket. Telefonen används främst för inställningar och för att styra appar.
Kan Casambi styra LED-remsor?
Ja, med rätt PWM-styrenhet och ett korrekt dimensionerat nätaggregat.
Kan Casambi styra DALI?
Ja, med lämpligt DALI/Casambi-gränssnitt eller kompatibel drivrutin.
Kan Casambi användas i stora installationer?
Ja, men nätverksstrukturen, segmenteringen och radioförhållandena bör planeras på ett professionellt sätt.
