Kort svar: LED-hallarmaturer ska väljas utifrån önskad luxnivå, takhöjd, yta, hyllor, arbetsuppgifter och armaturens ljusfördelning. Watt i sig säger inte hur många armaturer som behövs. För större hallar bör en belysningsberäkning göras.
Se SunFlux sortiment av LED-hallarmaturer och high-bay-armaturer.
Vad är en LED-hallampa?
En hallampa – ofta kallad high-bay – är en kraftfull armatur avsedd för höga utrymmen. Den används vanligtvis i lagerhallar, produktionslokaler, verkstäder, idrottshallar och andra utrymmen där vanliga takarmaturer inte ger tillräckligt med ljus från stor höjd.
Börja med lux – inte watt
Lux anger belysningsstyrkan på golvet eller arbetsytan. Ett lager med enkel plockning ställer inte nödvändigtvis samma krav som en precisionsverkstad. Därför bör den önskade luxnivån fastställas innan armaturen väljs.
Takhöjden förändrar allt
Ju högre armaturen hänger, desto större yta täcker ljuskäglan, men desto lägre blir ljusnivån på golvet. En hall på 5 meter och en hall på 12 meter kräver därför inte samma optik eller armatureffekt.
Spridningsvinkel
En smal vinkel riktar ljuset längre ned och passar ofta vid höga tak eller smala korridorer. En bred vinkel ger större täckning och passar bättre vid lägre monteringshöjd och öppna ytor.
Hur många lumen ska en hallampa ha?
Det beror på projektet. Använd lumen som armaturens totala ljusflöde, men bedöm resultatet i lux på arbetsytan. Två armaturer med samma lumen kan ge olika resultat om optiken skiljer sig åt.

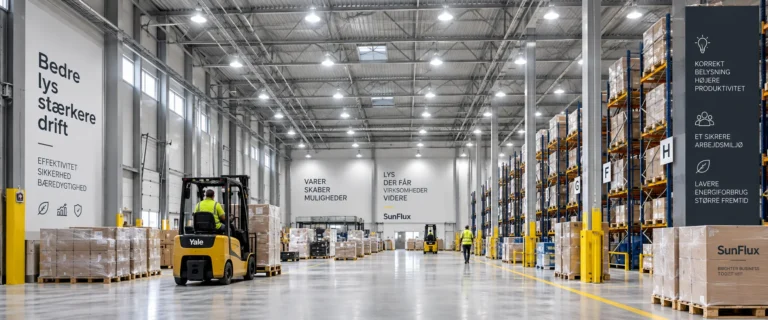

Hyllgångar och lager
I hylllager ska ljuset riktas ned mellan hyllorna istället för att träffa deras ovansida. Här kan asymmetriska eller smalare optiker vara effektivare än mycket breda armaturer.

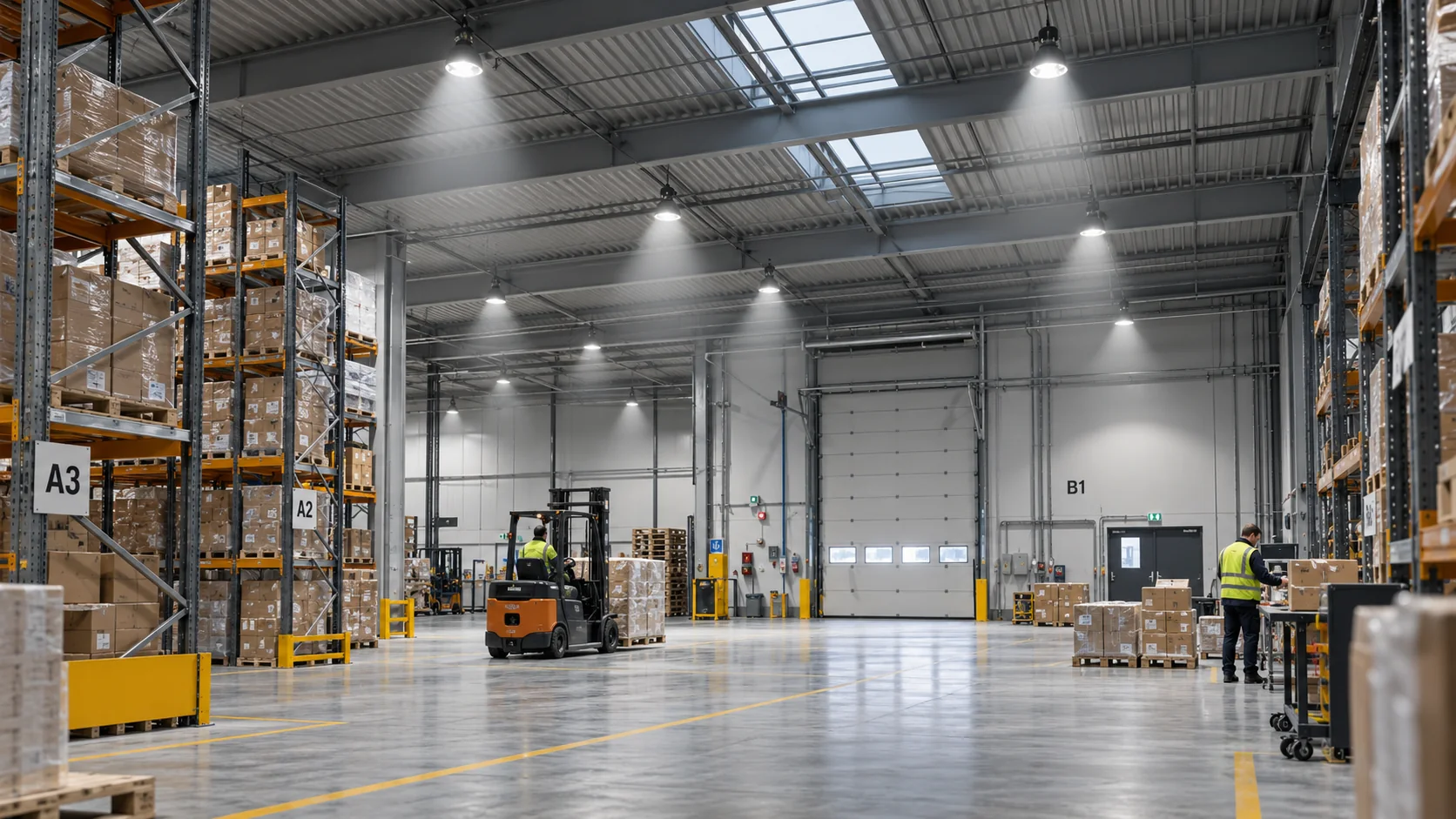

Verkstad och tillverkning
Vid tekniskt arbete är jämnhet, färgåtergivning och bländning viktiga faktorer. Ett högt Ra-värde kan vara viktigt vid inspektion och arbete med färger eller ytor.
Sensorer och zonstyrning
I hallar finns det ofta områden som endast används ibland. Rörelsesensorer och dagsljusstyrning kan därför minska drifttiden avsevärt. Med DALI eller Casambi kan zoner och scenarier göras mer flexibla.

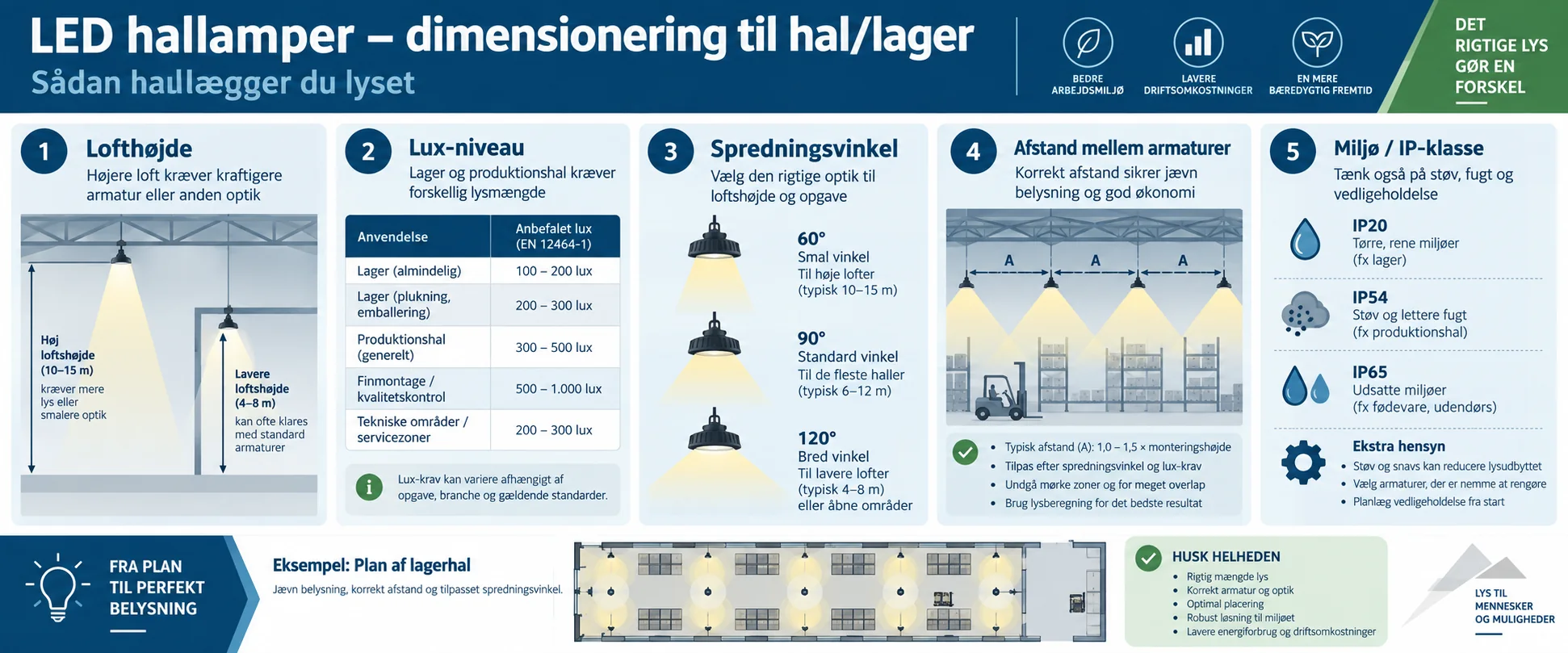

Så här dimensionerar du
- Mät längd, bredd och takhöjd.
- Ange arbetszoner och önskad luxnivå.
- Registrera hyllor, maskiner och höga föremål.
- Välj armatur och optik.
- Placera armaturerna i en belysningsberäkning.
- Kontrollera jämnheten och bländningen.
- Lägg till sensorer och styrsystem.
Exempel på energitänkande
Det är ofta bättre att använda rätt antal effektiva armaturer med bra ljusfördelning än att installera ett fåtal mycket kraftfulla lampor. Överdimensionering kan leda till bländning, mörka mellanområden och onödig energiförbrukning.
Krav på lyx beror på arbetsuppgiften
Ett lagerutrymme, ett paketeringsområde och en precisionsverkstad har inte samma belysningsbehov. Därför bör hallen delas in i funktionella zoner. En hög och enhetlig belysningsnivå i hela hallen kan bli onödigt dyr om endast vissa arbetsområden kräver mycket ljus.
Det är ofta effektivare att kombinera allmän belysning med högre belysningsnivåer vid specifika arbetsplatser.
Exempel på en första överslagskalkyl
En hall på 1 000 m² ska belysas till ett genomsnitt på cirka 300 lux. I teorin motsvarar detta 300 000 lumen på arbetsytan. Armaturerna måste leverera mer än så, eftersom inte allt ljus hamnar där och eftersom man måste ta hänsyn till underhåll och optiska förluster.
Om en högt monterad armatur avger 25 000 lumen kan en mycket grov första uppskattning kanske ligga på omkring 16–20 armaturer. Men först en belysningsberäkning kan visa om placering, jämnhet och bländning är acceptabla.

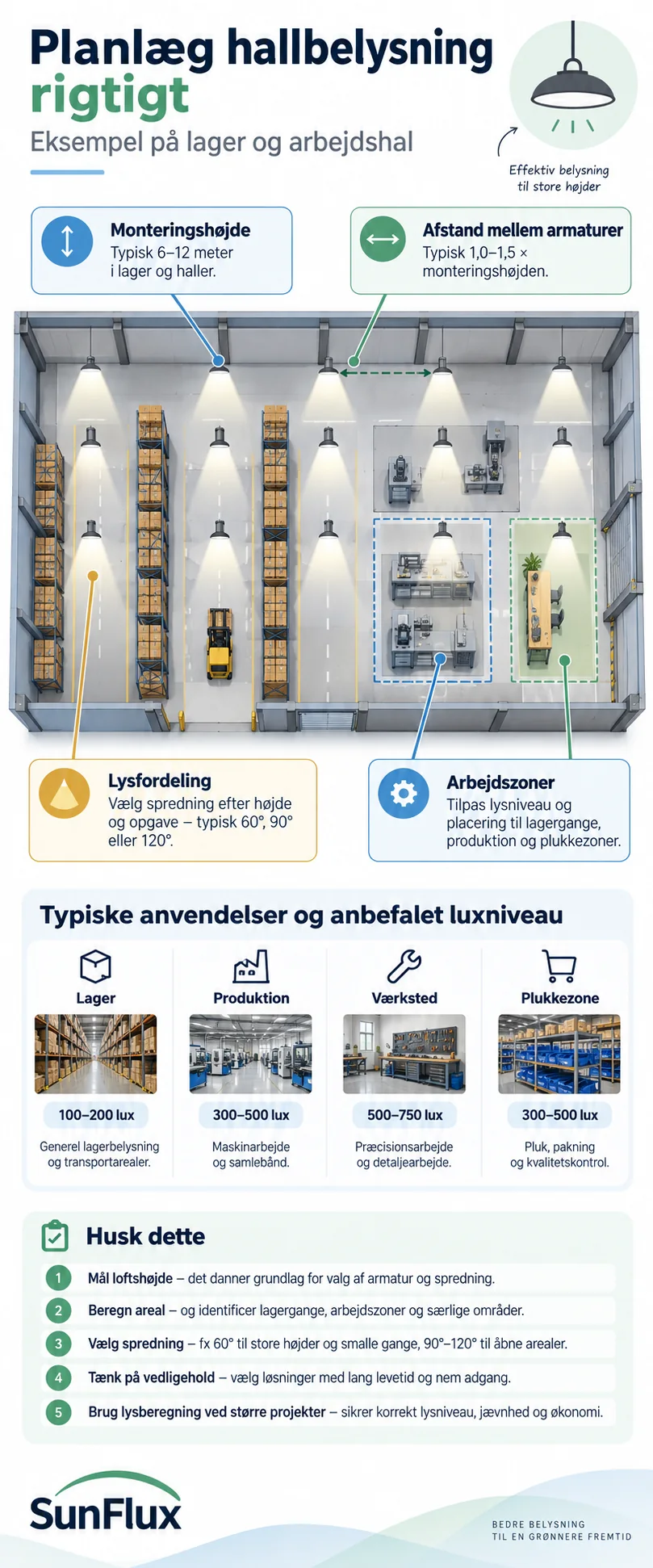

Takhöjd och utseende
| Monteringshöjd | Vanliga fokusområden |
|---|---|
| 4–6 m | Bredare synfält, god enhetlighet |
| 6–9 m | Mellanoptik, balans mellan täckning och intensitet |
| 9–15+ m | Smalare optik eller högre ljusflöde |
Tabellen är endast vägledande. Hyllor och arbetszoner kan göra att det krävs en smalare utformning även vid lägre takhöjd.
Hyllgångar kräver en annan synvinkel än öppna ytor
I en höglagerhall räcker det inte med att belysa golvet. Hyllfronter och etiketter måste också synas. Här kan ”aisle-optik” eller asymmetrisk ljusfördelning ge ett bättre resultat än en rund 90° high-bay-armatur.
UGR och bländning i hallar
Mycket kraftfulla high-bay-armaturer kan vara obehagliga, särskilt vid låg monteringshöjd. Bländning bör bedömas utifrån de faktiska arbetspositionerna. En armatur som fungerar bra på 12 meters höjd kan vara för intensiv på 5 meters höjd.
Ra/CRI i verkstäder
Vid montering, kvalitetskontroll och ytbehandling kan Ra 80 vara miniminivån, medan Ra 90+ ger bättre färgåtergivning. Detta är särskilt viktigt vid lackering, elarbeten med färgkodade ledare och inspektion.
4000 K eller 5000 K?
4000 K är mycket vanligt i lagerlokaler och inom industrin, eftersom ljuset upplevs som neutralt. 5000 K ger ett kallare intryck. Ett högre kelvinvärde innebär inte automatiskt mer ljus, även om det kan upplevas så.
Sensorer kan ge stora besparingar
I en lagerhall står många zoner tomma under en stor del av tiden. Om armaturerna kan dimmas ned till exempelvis 10–20 % och tändas vid rörelse kan drifttiden vid full effekt minskas avsevärt.
I mycket höga lokaler måste sensorn väljas utifrån monteringshöjden. En standard-PIR-sensor som fungerar på ett kontor är inte nödvändigtvis lämplig på 12 meters höjd.
Dagsljus från takfönster
Hallar med takfönster kan uppvisa stora variationer under dagen. Dagsljussensorer kan sänka LED-belysningens intensitet under perioder med starkt ljus. Detta fungerar bäst när hallen delas in i zoner utifrån mängden naturligt ljus.
Nödbelysning
Den vanliga halvbelysningen och nödbelysningen är två separata projekteringsuppgifter. Om vissa high-bay-armaturer ska ingå i nöddriften måste både drivdon, batteri eller central strömförsörjning samt godkännande vara korrekt dimensionerade.
Skydd mot damm och fukt
Inom tillverkning, jordbruk och lager kan IP65 vara relevant. I torra, rena hallar kan lägre krav vara tillräckliga. IP-klass bör väljas utifrån miljön, inte för att “högre alltid är bättre”.
Temperatur i kalla eller varma hallar
Ett fryslager och en varm produktionshall ställer olika krav på drivdonet och LED-lampan. Kontrollera armaturens tillåtna omgivningstemperatur. Livslängden minskar ofta vid hög värme.
Byte av gamla 250 W- eller 400 W-armaturer
Vid ombyggnad från metallhalogen- eller natriumlampor bör man inte välja LED-lampor med samma wattal. En modern LED-armatur kan ge motsvarande eller bättre ljus med betydligt lägre effekt, men optiken och placeringen måste fortfarande stämma.
Mät gärna den befintliga lux-nivån innan du byter ut lampan. Då har du en konkret jämförelsegrund.
Totalekonomi
En hallampa är ofta tänd många timmar om året. Därför kan skillnaden mellan 120 W och 160 W per armatur bli betydande när det gäller 50 eller 100 armaturer. Ta även med service, hyra av lyft och livslängd i beräkningen.
Uppgifter som vi behöver för en belysningsberäkning
- hallens längd och bredd
- tak-/monteringshöjd
- arbetsplanens höjd
- hyllor och maskiner
- önskad lyx
- arbetsuppgift
- ytornas färger
- eventuella takfönster
- önskad styrning och sensorer
Relaterade guider om hall- och arbetsplatsbelysning
Om hallbelysningen ska dimmas eller delas in i zoner kan du jämföra DALI, Casambi och 1–10 V och läsa den mer tekniska guide till LED-dämpning. För arbetsutrymmen med skrivbord eller mer krävande arbetsuppgifter kan Guiden till kontorsbelysning vara relevant som komplement.
Om du vill se ett konkret affärsprojekt där kontorsbelysning, växthusbelysning och halogenbelysning kombineras, kan du ta del av fallstudien från Tystofte-stiftelsen.
Vanliga frågor
Hur högt ska högtakslampor hänga?
Det beror på armaturens optik och projektet. High-bay-armaturer används vanligtvis i relativt höga rum, men den konkreta monteringshöjden måste bedömas tillsammans med spridningsvinkeln och ljusflödet.
Hur många halllampor behöver jag?
Det bör beräknas utifrån yta, höjd, önskad luxnivå och armaturens ljusdata. En enkel regel om watt per m² är för oprecis.
Kan hallbelysningen dimmas?
Många professionella modeller finns med DALI, 1–10 V eller annan dimringsfunktion, men det beror på drivdonet.
Är sensorer en fördel i lagerlokaler?
Ja, särskilt i zoner med varierande aktivitet.
Facklig anmärkning: Vid professionella halprojekt rekommenderar SunFlux att man gör en belysningsberäkning innan beställningen, så att luxvärden, jämnhet och energiförbrukning kan bedömas som en helhet.
