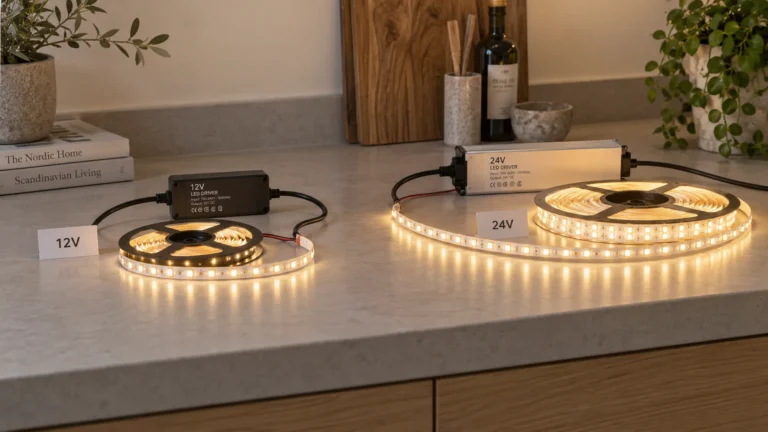

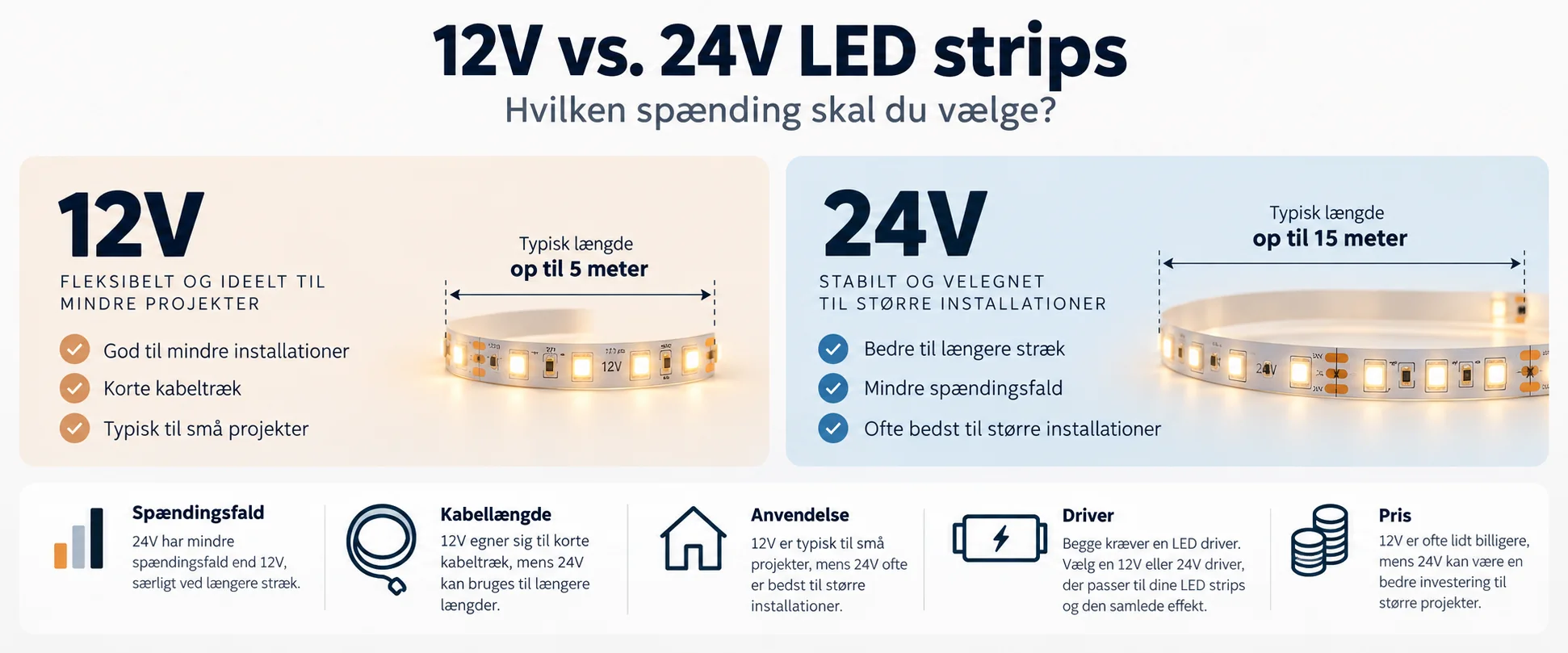

Kort svar: För korta LED-remsor fungerar både 12 V och 24 V utmärkt. För längre sträckor är 24 V ofta den tekniskt bättre lösningen, eftersom strömmen blir lägre vid samma effekt. Det minskar spänningsfallet och underlättar kabeldragning och effektfördelning.
Se 12V LED-remsor och 24V LED-remsor.
Varför finns det LED-remsor med olika spänningar?
LED-remsor består av små LED-segment som är kopplade i serie. Konstruktionen avgör vilken matningsspänning remsan kräver. Strömförsörjningen måste alltid vara exakt anpassad till remsan.
Den elektriska skillnaden
Effekten beräknas som spänning gånger ström. En installation på 120 W drar ungefär 10 A vid 12 V, men endast 5 A vid 24 V. Den lägre strömmen vid 24 V innebär mindre förluster i kablar och kopparledningar.
Spänningsfall
Spänningsfall märks vanligtvis genom att LED-remsan blir svagare eller byter färg mot änden. Problemet förvärras med längd, strömstyrka och tunna kablar. 24 V är därför ofta enklare att arbeta med vid längre installationer.
När ska du välja 12 V?
- Korta sträckor
- Befintliga 12 V-installationer
- Bil, camping eller andra 12 V-system
- Produkter som endast finns i 12 V-utförande
Se även 12 V LED-drivdon.
När ska du välja 24 V?
- Längre LED-remsa
- Högre sammanlagd effekt
- Möbel-, köks- och kommersiella installationer
- Anläggningar med flera parallella sträckor
Se 24 V LED-drivdon.
Hur lång kan en remsa vara?
Det finns ingen universell maximal längd. Den beror på kopparledningar, watt per meter och produktens konstruktion. Följ alltid den maximala längd som anges av tillverkaren. Vid långa installationer bör ström ofta matas in på flera ställen.
Strömförsörjning och reserv
Beräkna den totala effekten i watt per meter × antal meter. Välj sedan en strömförsörjning med tillräcklig reservkapacitet. En 5 meter lång ljusslinga på 14,4 W/m förbrukar 72 W. En drivdon på cirka 80–90 W eller mer kan vara lämpligt beroende på tillverkarens krav och driftsmiljön.
Kan 12 V och 24 V blandas?
Inte direkt. En 12 V-strip får inte matas med 24 V. Om ett projekt har båda spänningarna måste de ha separata, korrekta strömförsörjningar eller omvandlare.
Dämpning
Både 12 V- och 24 V-ljuslister kan normalt dimras via PWM med en kompatibel styrenhet. Styrenhetens spänningsområde och strömkapacitet måste passa installationen.
Kabelns dimension spelar roll
Låg spänning kan ge hög ström. Därför måste kablarna dimensioneras utifrån ström, längd och tillåtet spänningsfall. En för tunn kabel kan orsaka märkbar ljusförlust och onödig värme.
Varför halveras strömmen vid 24 V?
Effekt är spänning gånger ström: P = U × I. Om en LED-remsa förbrukar 120 W blir strömmen ungefär:
- 120 W / 12 V = 10 A
- 120 W / 24 V = 5 A
Den lägre strömmen vid 24 V innebär ett mindre spänningsfall i kablar och kopparledningar och gör det enklare att dimensionera styrenheter och kontakter.
Spänningsfall – praktiskt exempel
Tänk dig en 10 meter lång LED-remsa med en effekt på 14,4 W/m. Den totala effekten blir 144 W. Vid 12 V motsvarar detta cirka 12 A, medan det vid 24 V motsvarar cirka 6 A.
Om hela strömmen leds genom kabelsträngen från ena änden blir spänningsfallet betydande, särskilt vid 12 V. Därför bör långa sträckor delas upp eller försörjas med ström från flera punkter.
12 V ger kortare segment
En fördel med 12 V-ljusslingor är ofta kortare avstånd mellan lysdioderna. Det kan vara användbart i möbler och nischer där ljusslingan måste anpassas mycket exakt. 24 V-ljusslingor har vanligtvis längre segment, eftersom fler lysdioder kopplas i serie.
Det varierar dock mellan olika produkter, så kontrollera alltid klippmärkena.
24 V för professionella installationer
För längre köksbelysningssträckor, hyllsystem, butiker och arkitektonisk belysning väljer man ofta 24 V. Det beror inte på att 24 V i sig ger bättre ljus, utan på att strömfördelningen blir enklare.
Vid mycket långa installationer kan även 48 V- eller konstantströmslösningar förekomma, men 24 V är i praktiken mycket vanligt i LED-remsprojekt.
Kabeldimension
Även om strömmen vid 24 V är lägre kan långa kablar ändå orsaka spänningsfall. Kabelens tvärsnitt måste väljas utifrån strömstyrka och längd. Om strömkällan står långt från eluttaget är det ofta bättre att dra en kraftigare kabel fram till en lokal fördelningspunkt.

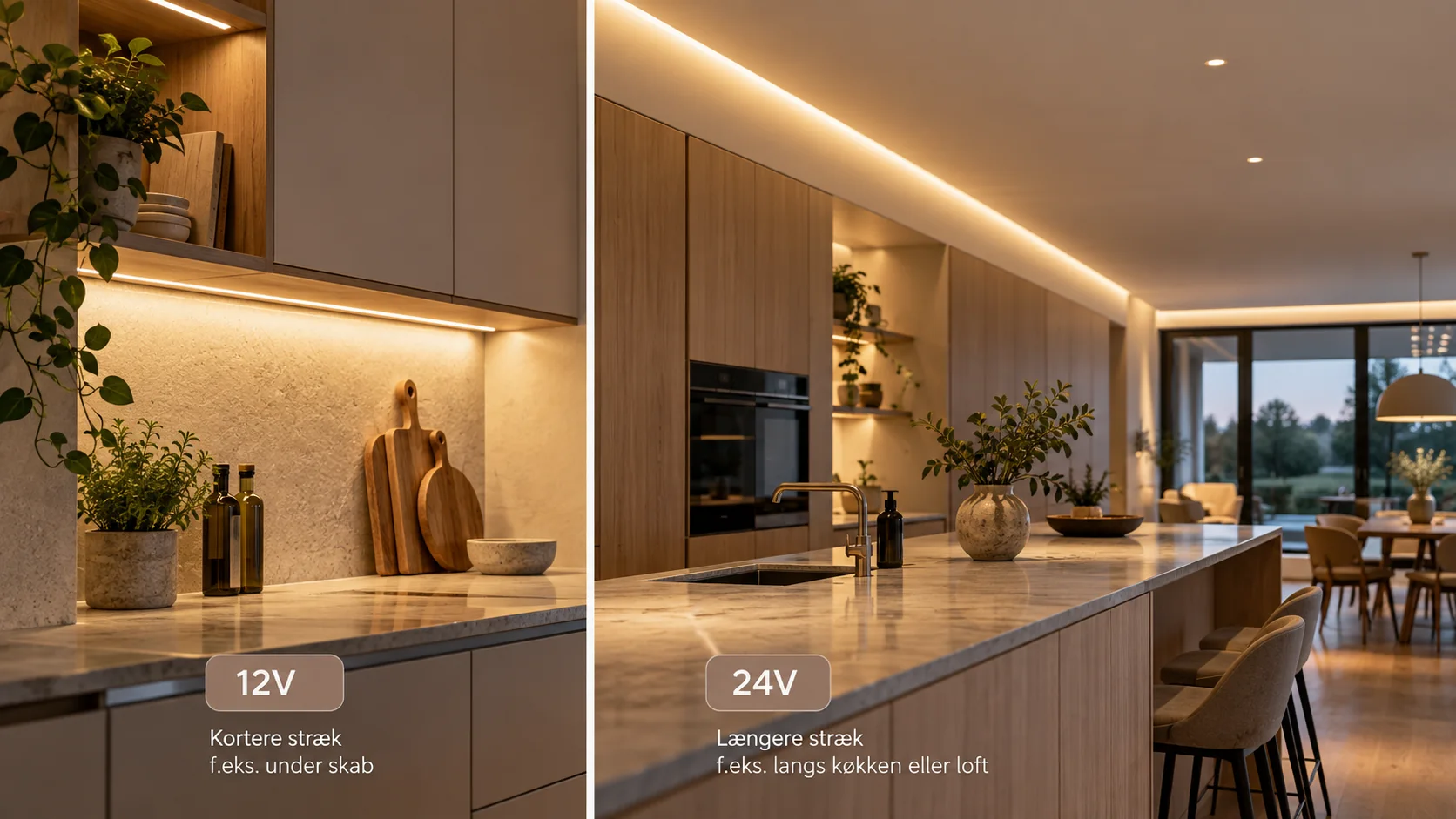

Exempel: 3 meter under köksskåpen
En tre meter lång ljuslist på 10 W/m förbrukar 30 W. Här fungerar både 12 V och 24 V utmärkt. Om anläggningen redan har en 12 V-drivrutin finns det kanske ingen anledning att byta. Vid en ny installation ger dock 24 V ofta större flexibilitet för senare utbyggnad.
Exempel: 15 meter runt ett rum
Här bör du inte bara ansluta en 15 meter lång kabel från ena änden. Dela upp installationen i sektioner och dra ström till flera punkter. 24 V är vanligtvis mer praktiskt än 12 V.
Styrenhetens strömkapacitet
En RGBW-styrenhet kan till exempel vara märkt 4 × 5 A. Det betyder inte nödvändigtvis 20 A kontinuerligt i alla situationer; den totala gränsen måste också kontrolleras. Vid 12 V når man strömgränserna snabbare än vid 24 V.
Samma watt – samma energiförbrukning
En 100 W-ljusstripsinstallation förbrukar ungefär lika mycket energi, oavsett om den är 12 V eller 24 V. 24 V är alltså inte automatiskt mer energisnålt. Fördelen ligger främst i elfördelningen och den lägre strömstyrkan.
Kan man koppla ihop 12 V-strips i serie till 24 V?
Det bör man normalt inte göra som en hemmagjord lösning. LED-remsor är konstruerade för en viss spänning och segmentstruktur. Använd en remsa som är konstruerad för den önskade spänningen.
Drivrutinens placering
Lågspänningsledningen från drivdonet till skivan bör inte vara onödigt lång. Om drivdonet kan placeras närmare lasten och ändå ha god ventilation och tillgång för underhåll minskar kabelförlusterna.
Dämpning och PWM-frekvens
Både 12 V- och 24 V-ljuslister dimras normalt via PWM. Se till att styrenheten stöder den valda spänningen och den totala strömmen. I kamera- eller videomiljöer kan en hög PWM-frekvens vara viktig för att undvika synligt flimmer i inspelningarna.
Inköpslista
- Hur lång är den totala remsan?
- Watt per meter?
- Total effekt?
- Hur många strömanslutningspunkter?
- 12 V- eller 24 V-drivdon?
- Strömgränsen för styrenheten?
- Kabellängd och tvärsnitt?
- Klippningslängd?
- Behöver du dämpning eller RGB?
Relaterade guider för dimensionering av LED-remsor
När spänningen har valts är nästa steg att välja rätt strömförsörjning. Se därför Guide till LED-drivdon. Om du samtidigt vill ha bra ljuskvalitet och en jämn ljuslinje, så jämför COB och vanlig LED-remsa.
När det gäller dämpning och styrning bör du också läsa Guide till LED-dämpning. För beräkning av effekt och energiförbrukning finns dessutom den befintliga guiden LED-remsor och deras strömförbrukning.
Vanliga frågor
Lyser 24 V starkare än 12 V?
Inte nödvändigtvis. Ljusstyrkan bestäms av den specifika lysdiodremsan, inte enbart av spänningen.
Förbrukar 24 V mindre ström?
Vid samma effekt förbrukar 24 V mindre ström i ampere än 12 V, men energiförbrukningen i watt kan vara densamma.
Kan jag använda en 24 V-drivrutin på en 12 V-ljusslinga?
Nej.
Är 24 V alltid bäst?
Nej. 12 V fungerar bra för korta och befintliga 12 V-system. 24 V är ofta mer praktiskt vid längre och kraftfullare installationer.
Facklig anmärkning: Vid längre LED-remsprojekt bör spänningsfallet beräknas, och strömförsörjningen bör vid behov anslutas på flera ställen. Dimensionera både drivdon, styrenhet och kabel efter den totala belastningen.
